Installation et optimisation antenne hertzienne...

[Ludo.]

Plusieurs d'entre vous se plaignent de leur réception hertzienne. Certains on résolus leur soucis et bien amélioré leur image avec des opérations simples.
Une installation hertzienne n'est pas a prendre a la légère et c'est même l'un des éléments les plus sensible de votre installation HC. Certains mettront une fortune dans une liaison coax numérique et délaisseront l'installation de l'antenne, ce qui n'a aucuns sens.

Avec l'arrivée de la TNT, la réception est plus facile, car un minimum de signal permet de véhiculer un signal numérique qui sera peu perturbé, ce qui n'est pas le cas en analogique. Mais là ou je rejoint ma remarque sur le câble coax d'un liaison numérique Dolby Digital ou dts, c'est que vous avez moins de chance de trouver un signal dégradé entre votre lecteur DVD et ampli (alors que certains investissent une fortune dans ce câble) que dans une réception hertzienne numérique TNT, ce qui est exactement la même chose !
Même si je vous l'accorde, la TNT est bien médiocre a coté d'une excellente réception analogique hertzienne, n'en déplaise a certains journalistes, même de LAL !!!
Autre remarque pour la TNT, assurez vous que vous êtes couvert. A peine la moitié de la france peut recevoir la TNT.


1.- Choix et emplacement de l'antenne
Une antenne ne se choisis pas a la légère. Si vous êtes proche de l'émetteur et que vous êtes en zone plane non montagneuse, l'antenne pourra avoir un faible gain et l'ampli / pré-ampli ne sera pas nécessaire.
Il existe deux type d'antenne, les UHF et les VHF qui correspondent a deux bandes de fréquence différentes. Les UHF seront adaptées pour les chaînes TF1, France 2, France 3, France 5 et arte, les VHF pour Canal + (voir RTL9 pour les régions proche du Luxembourg).
On peut trouver des antennes 2 en 1 qui sont a la fois UHF et VHF mais avec deux sorties. Il faut obligatoirement un coupleur ou un ampli a deux entrées si on a ce type d?antenne ou les deux séparées.

Vous avez les antennes classiques type "râteaux" dont les gains peuvent aller d'environs 8 à 28 dB, ce qui est le cas de mon antenne (voir photo plus loin).

Il existe aussi des antennes dites "Electronique" dont l'ampli est intégré et qui ressemblent a des boites en plastiques blanches. La fiabilité n'est pas prouvée.

Remarque, vous pouvez très bien recevoir une chaîne et avoir du mal a recevoir d'autres sur le même émetteur. Cela peut être normal. Par exemple, je reçois les 3 premières chaînes nickel et les autres (5/6, C+) brouillées a cause que leur émetteurs respectifs n'ont pas la même puissance (choix de l'opérateur).

Lors du réglage de l'antenne, essayé de "jouer" avec. L'idéal est d'avoir un petit moniteur sur le toit pour parfaire les réglages. Essayez si possible plusieurs endroits et plusieurs hauteurs. Un décalage d'un mètre suffit parfois à chambouler une image !
Evitez aussi le plus possible les obstacles éventuels (arbre, mur, maison, montagne?).

2.- Le câble
Le choix du câble n'est pas négligeable. Le remplacer si on a un doute n'est pas idiot non plus.
Lors du choix d'un câble, vous aurez une donnée qui vous sera (normalement) proposé. C'est "VATC" qui correspond a la perte en dB par Km. Un 21 VATC aura une perte de 21 dB au bout de 1 Km, donc 0,21 dB tous les 10 mètres. Ce n'est pas a négliger.
On trouve généralement du 17, 19 et 21 VATC pour un prix qui va de 0,19 à 1 ? le mètre.
Les câbles noirs sont plus destinés a l'extérieur pour s'abîmer moins vite... en théorie...

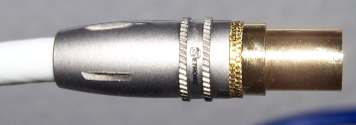

Ne pas négliger non plus les prises. Vous pouvez trouver des prises en vulgaire plastique au connections approximatives qui vous feront perdre quelques dB en plus ou de bonne petites prises pas cher avec connections par vis bien plus performantes.

On voit aussi l'arrivée comme sur les paraboles des fameuses prises "F".


Uatre chose, évitez les longueures inutiles

3.- L?optimisation
Soit vous avez une image parfaite en analogique, c?est bon. Mais si c?est pas terrible, voir médiocre par certains temps, investissez dans un kit ampli (pré-ampli) de toit + alim séparée. Evitez ces pseudos amplis « tout en un » à 1 ? avec potar qui n?améliore rien du tout !

Ne vous inquiétez pas pour l?alimentation, elle se fait par le câble coax de l?antenne !

Tout d?abord, l?ampli (ou pré-ampli suivant l?appellation) se met le plus prêt possible de l?antenne pour éviter le plus les pertes. Vous en avez a une ou deux entrées suivant le nombre d?antenne. Si vous en avez un a deux entrées et une seule antenne, pas grave. Laissez l?entrée VHF libre.
Exemple :


L?ampli est le petit boîtier bleu en dessous de l?antenne. On devine le câble qui va de l?antenne au boîtier et qui descend dans la maison.

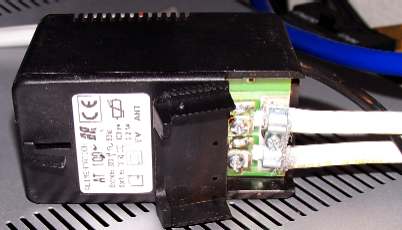

Ensuite, le câble va a l?alimentation et en sort pour aller à la TV, magnétoscope, etc?


Certaines alim on même deux sorties pour alimenter deux TV?

Voici un schéma résumant le branchement :

Vous l?aurez compris, la deuxième sortie et l?entrée VHF (Canal +) est en option.

Sur certains amplis de toit, vous avez des potars de réglage qui optimiseront le gain. En effet, vous pouvez avoir trop de signal, ce qui va se traduire par des saturations d?image et parasites en tout genres. Ils peuvent même survenir par temps de brouillard. Peu pratique a régler par ce temps? Si l?image n?est pas parfaite, agissez sur ces réglages pour essayer de l?améliorer.

4.- Les accessoires
Fuyez tout ces petits T et autres prises minables qui vous feront perdre de précieuses dB. Fuyez également ces préamplis tout en un?
Pour les dérivation dans le cas de plusieurs appareils a alimenter, privilégiez les répartiteurs faible perte, voir encore mieux, les alimentés qui réamplifieront le signal sur chaque sortie.
Car il ne faut pas perdre d'esprit que chaque tuner (TV, magnetoscope, DVDscope, carte tuner etc...) pompe du signal, même arrêté.

5.- La parabole.
Vous n?avez pas la TNT, la réception hertzienne est désastreuse, il vous reste la parabole. Si vous ne voulez pas payer d?abonnement inutile pour les principales chaînes, il y a toujours le satellite Atlantic Bird 3, ex Telecom 2C qui peut vous venir en aide.
Seul bémol, a part canal+, le son est toujours mono et vous n?aurez que TF1, France 2, France 3 SAT, Canal +, ARTE/France 5 (en alternance) et M6.
Mais sachez que sur ce même satellite, vous pouvez avoir en numérique les chaînes du service public, c'est-à-dire France 2, France 3, France 4, France 5 ET Arte 16/9 ainsi que LCP
Un kit complet analogique se trouve à 35 ?, numérique à 70 ? dans des qualitées plus qu'acceptable. Sachez également que la majorité des recepteurs numériques sont équipés d'une sortie RF permettant de la brancher à un recepteur analogique et d'avoir ainsi le numérique + analogique sur la même tête et parabole.
Sachez également que le CSA promet l'accés total à la TNT via le satellite au mois de juin prochain, sûrement par ce même satellite ou toutes les chaines sont déjà présente mais non accessible au grand public.
http://www.kingofsat.net/fr/sat-ab3.php
